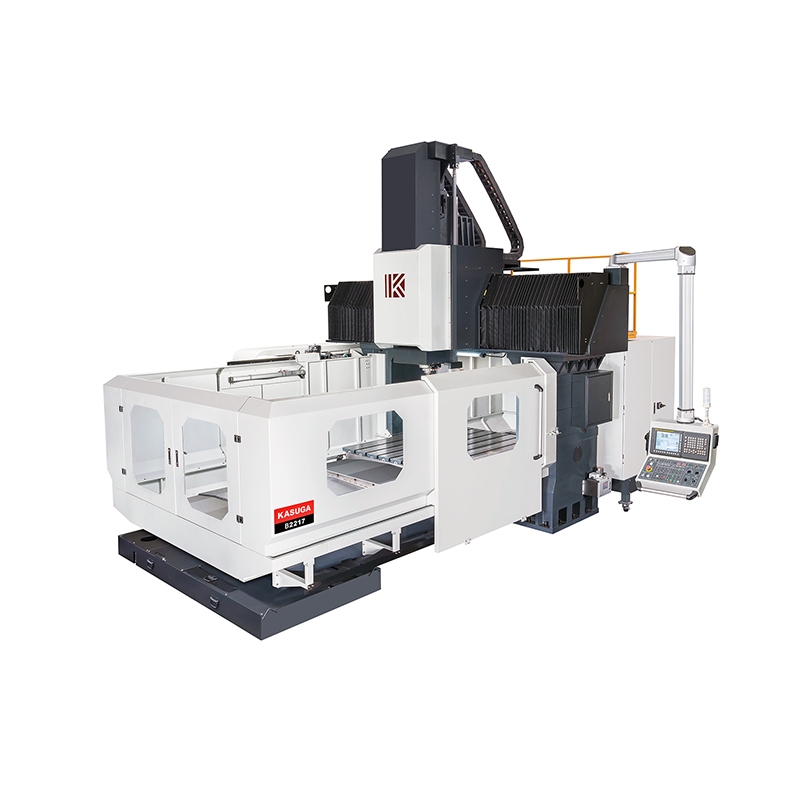

製品名 : B3226/B4226/B5226
製品の説明

製品紹介

  • Structural parts of the machine are manufactured from high quality Meehanite cast iron, tempered and stress relieved to ensure material stability without any deformation.
  • Massive box type structural parts in combination with optimal rib deployment for outstanding rigidity.
  • The robust machine structure provides a solid support for large workpiece without any deformation problem.
機械仕様 B3226 B4226 B5226
テーブルサイズ 3000 x 2200 mm 4000 x 2200 mm 5000 x 2200 mm
最大積載量 12 tons 14 tons 18 tons
T溝形状 22 mm
Xストローク 3200 mm 4200 mm 5200 mm
Yストローク 2600 mm
Zストローク 800 (1000,1200) mm
主軸モーター 15/18.5 (22/26) kW
主軸回転数(ギアー) 4000 (6000) rpm
主軸テーパ 7/24 taper, BT 50
門幅 2600 mm
主軸よりテーブルまで 200 ~ 1000 (200~1200, 200~1400) mm
X/Y/Z早送り 12 / 12 / 10 m/min 10 / 12 / 10 m/min
最小設定単位 0.001 mm/min
X/Y/Z切削送り 5 m/min
ATC工具本数 0 (24 / 32 / 40 / 60) tools
工具交換時間 8 sec. (Arm type)
最大工具径 Ø 125 / 200 (without adjacent tool) mm
最大工具長 350 mm
最大工具重量 18 kg
クーラントタンク容量 640 L 680 L 750 L
油圧タンク容量 80 L
潤滑油タンク容量 8 L
電圧 50 KVA
空気圧 7 kg/cm²
油圧 70 kg/cm²
本体重量 38.5 tons 43 tons 49 tons
制御装置 Fanuc / Mitsubishi

標準付属品

  • スプラッシュ・ガード
  • 切削液単位
  • 自動潤滑システム
  • 主軸エアブラスト
  • 作業灯
  • 操作警告灯
  • 三色パトライト
  • ペストプレートとパッド
  • チップオーガー
  • ツールボックスとツール
  • ハンドホイル
  • 精度検査表
  • 取扱説明書と保守説明書
  • 制御器マニュアルと回路図
  • 自動電源オフ
  • RS232インターフェイスボックス
  • スピンドルオイル冷却装置
  • 油圧単位
  • 電気ボックス熱交換器
  • エアガン
